L'anneau de charge

La force d'actionnement dans un haut-parleur électrostatique est créée par l'interaction d'une charge fixe (immuable) placée sur la membrane (alimentation de polarisation) et de la charge de signal placée sur les stators (amplificateur audio). La membrane est spécialement traitée pour que sa surface soit électriquement conductrice afin de lui permettre d'accepter une charge électrique.


Importance de l'uniformité de la charge

Idéalement, la charge de la membrane devrait être parfaitement uniforme sur toute sa surface. S'il existe des chemins de fuite électrique qui évacuent la charge de la membrane, la densité de charge dans cette région particulière est diminuée et la production sonore est réduite dans cette zone. Il en résulte un champ sonore non uniforme et une sensibilité globale du haut-parleur plus faible.


Trajets de fuite

Les fuites se produisent normalement autour du bord extérieur de la membrane, là où elle est fixée au cadre du panneau. Ces chemins sont généralement causés par la condensation de l'air humide dans les climats humides. Elles peuvent également être causées par des contaminants atmosphériques qui sont attirés par la membrane, tels qu'une accumulation de gouttelettes microscopiques d'huile de cuisson, de particules carbonées dans la fumée de cigarette, de poussière ambiante normale, etc.


Importance de l'anneau de charge-diffusion

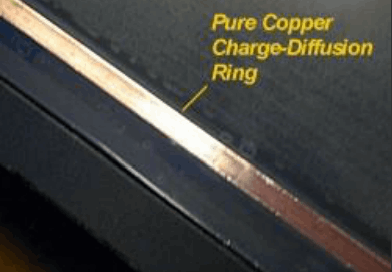

L'anneau de diffusion de charge en cuivre pur bloque efficacement les chemins de fuite électrique et maintient donc une densité de charge uniforme sur la surface de la membrane. L'anneau de diffusion de charge en cuivre pur est constitué d'une bande de feuille de cuivre qui est placée sur la périphérie de la membrane conductrice. L'alimentation en tension de polarisation est connectée à cette bande de sorte que la charge est diffusée de cet anneau vers l'intérieur sur la surface conductrice de la membrane.

Si de l'humidité ou un contaminant forme un chemin de fuite potentiel de la membrane vers le cadre du panneau, il doit traverser l'anneau de diffusion de charge. La disponibilité de la charge de l'anneau est conçue pour être capable de fournir une charge à tout chemin de fuite qui pourrait se produire tout en maintenant la densité de charge appropriée sur la membrane. De cette façon, des fuites peuvent se produire mais elles n'affectent pas la charge sur la membrane et le son n'est pas affecté.


Un modèle simpliste pour aider à comprendre ce principe important

Considérons une baignoire comme une analogie. Dans ce modèle, la profondeur de l'eau dans la baignoire représente la densité de la charge et le robinet représente la source de la charge. Si la baignoire présente une fuite, le niveau de l'eau à proximité de la fuite baisse au fur et à mesure que l'eau est évacuée de la région (si une substance autre que l'eau était utilisée, comme de la mélasse ou du sable, l'action serait plus facile à envisager en raison du débit plus lent). Maintenant, au lieu d'utiliser une source d'eau localisée pour remplir la baignoire, telle que représentée par un robinet, envisagez d'utiliser un conduit qui forme un anneau complet autour des côtés de la baignoire de sorte qu'il alimente la baignoire en eau à tous les points autour de sa limite. On suppose que la quantité d'eau que l'anneau peut fournir est suffisante pour alimenter la fuite tout en maintenant le niveau dans la baignoire au niveau souhaité. Le résultat net est que l'eau de la baignoire n'est pas perturbée par la fuite. L'action de l'anneau de diffusion de charge est directement analogue à cela dans un sens bidimensionnel.


Le résultat

L'anneau de charge-diffusion en cuivre pur empêche les effets de la poussière et d'autres contaminants environnementaux communs de modifier la charge uniforme de la membrane. L'"anneau" est crucial dans les climats chauds, salins et humides et dans les environnements contaminés.
